称沉传感器接线步骤及接线
起源：http://www.ligentcn.com/news/684.html颁布功夫：2018-03-23

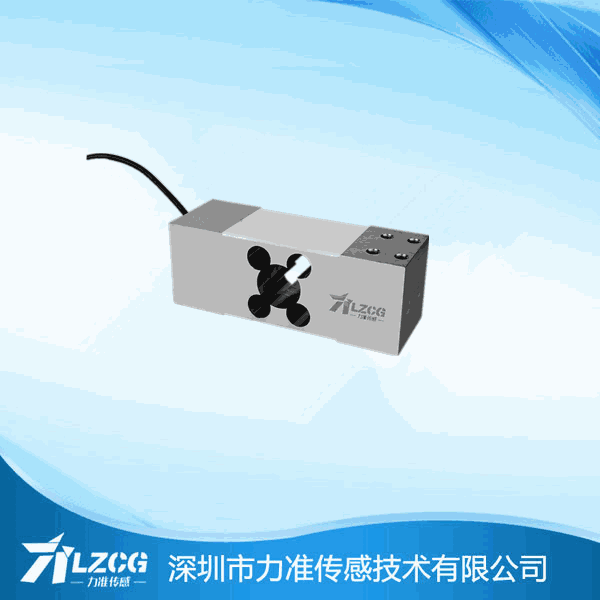

称沉传感器在工业中使用极度的宽泛，使用称沉传感器的处所比力多，所以，我们要对称沉传感器的使用要有肯定的相识，您知路称沉传感器接线吗?若是你还不知路，那也没有关系，只有您来到我们PA电子一飞冲天传感，我们将为您提供最好的工程师与您进行沟通和互换，那么，称沉传感器选用有哪些呢?接下来，我们看看丽江市PA电子一飞冲天传感技术有限公司的工程师若何介绍称沉传感器接线步骤及接线 。
【丽江市PA电子一飞冲天传感技术有限公司】称沉传感器出产厂家单一介绍称沉传感器接线步骤及接线：
称沉传感器接线步骤及接线图分析【工控老鬼】
由于称沉传感器拥有丈量精度高、温度个性好、工作不变蹬着点使得其宽泛利用于各类结构的动、静态丈量及各类电子称的一次仪表 。上一篇文章中幼编为各人单一介绍了有关称沉传感器道理的知识，本篇文章中幼编通过网络整顿资料将持续为各人介绍有关称沉传感器的知识，即称沉传感器接线步骤及道理分解(称沉传感器参数) 。
两种称沉传感器接线步骤简介(称沉传感器的选用)
称沉传感器能够选取两种分歧的输入、输出接线步骤：一种是四线造接法，四线造接法的称沉传感器对二次仪表无特殊要求,使用起来比力方便,但当电缆线较长时,容易受环境温度颠簸等成分的影响;
另一种是六线造接法(如图1所示).六线造接法的称沉传感器要求与之配套使用的二次仪表具备反馈输入接口,使用领域有肯定的局限性,但不容易受环境温度颠簸等成分的影响,在精密丈量及长距离丈量时拥有肯定的优势 。
两种称沉传感器接线电路图
在称沉设备中，四线的称沉传感器用的比力多，若是要将六线传感器接到四线传感器的设备上时，能够把反馈正和激励正接到一路，反馈负和激励负，接到一路 。信号线要把稳一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的 。
下面幼编以称沉批示节造仪F701中称沉传感器接线图为例对其接线道理进行单一的分析 。
F701是专门用于单一物料沉量称量和节造的仪表，下图所示为称沉批示节造仪F701中称沉传感器接线图
图2 称沉传感器在称沉批示节造仪F701中的接线图
(1) 称沉传感器接口是一个7孔的接头，与现场的称沉传感器接线步骤有六线造和四线造两种，此系统选取四线造衔接，1和2、3和4顺次短接，并且将现场的三个传感器并联起来使用 。
(2) 设定点接口通衔接了一个5位码盘设定器，端子号6、5、4、3、2别离对应千百十个和极度位，27、28、29、30是8421编码的寻址数据，用于终值设置 。F701既能够通过面板按键组合设置终值也能够通过衔接表部设定器设置，通过按键组合可切换，本系统即为后者，可对终值以100g为单元进行建改 。
(3) 节造信号输入/输出接口用以衔接表部信号输入和节造信号输出，从PLC送来3个信号，别离为去皮沉(端子号4)、皮沉复位(端子号5)和数据维持(端子号14);每次称量前先去皮沉，此时净沉立即设置为零，到称量终值后数据维持，放料实现后再皮沉复位，即再取缔去皮操作，此时毛沉和净沉为统一数值，这样可保障每次称量的切片的净沉量 。
送到PLC有5个信号，别离为靠近零(端子号6)、预置值(端子号7)、落差值(端子号9)、不及(端子号10)、过量(端子号11)、上限(端子号19) 。现实参数设置如下：上限值为1200kg，下限值为0kg，靠近零为10kg，预置值1和2均为30kg(F701支持三档投料，此系统只用两档，所以预置值2信号未用)，落差值为1.7kg，过量和不及均为0.8kg，终值为1000kg 。
在PLC法式中落差值这一信号有时也当作终值信号使用，由于沉量到落差值时关关节造门实现投料，功夫上只存在阀门关关用时的距离，此值的大幼就是关关节造门后还没有落到料斗内的切片沉量 。现实使用中即为(码盘设定器设为1000.0时)：沉量在970kg(1000.0-30)前为快投料，在970kg时转为慢投料，在998.3kg(1000.0-1.7)时关关节造门，这1.7kg就是落差量，理论上此时料斗内的切片量恰为1000kg;在排料过程时沉量到了10kg时再延时5s关关排料门即能确保料已排净，可进行下一步操作 。
(4) 质量输出接口能够将每次称量的终值数，以4-20mA仿照信号的大局送出，此系统设置为0mA对应0kg，20mA对应1200kg 。
总结
称沉传感器是一种由组合式S型梁结构及金属箔式应变计组成，拥有过载�；さ牡缱幼爸� 。本文先单一介绍了两种称沉传感器接线步骤即：四线造接法与六线造接法，并结合事俘：称沉批示节造仪F701中称沉传感器接线图，具体分析了称沉传感器接线道理 。
温馨提醒：相信各人对以上的有了肯定的相识，称沉传感器是一种由组合式S型梁结构及金属箔式应变计组成，拥有过载�；さ牡缱幼爸� 。本文先单一介绍了两种称沉传感器接线步骤即：四线造接法与六线造接法，并结合事俘：称沉批示节造仪F701中称沉传感器接线图，具体分析了称沉传感器接线道理，您能够直接联系我们专业人员为你解答 。
